Способы подключения второго жесткого диска к компьютеру. Какие бывают разъемы жестких дисков?

SATA (англ. Serial ATA) - последовательный интерфейс обмена данными с накопителями информации. SATA является развитием параллельного интерфейса , который после появления SATA был переименован в PATA (Parallel ATA). - разъем шлейфа данных. Разъема шлейфа данных винчестера -

Описание SATA

SATA использует 7-контактный разъём вместо 40-контактного разъёма у PATA. SATA-кабель имеет меньшую площадь, за счёт чего уменьшается сопротивление воздуху, обдувающему комплектующие компьютера, упрощается разводка проводов внутри системного блока.

SATA-кабель за счёт своей формы более устойчив к многократному подключению. Питающий шнур SATA также разработан с учётом многократных подключений. Разъём питания SATA подаёт 3 напряжения питания: +12 В, +5 В и +3,3 В; однако современные устройства могут работать без напряжения +3,3 В, что даёт возможность использовать пассивный переходник со стандартного разъёма питания IDE на SATA. Ряд SATA-устройств поставляется с двумя разъёмами питания: SATA и Molex.

Стандарт SATA отказался от традиционного для PATA подключения по два устройства на шлейф; каждому устройству полагается отдельный кабель, что снимает проблему невозможности одновременной работы устройств, находящихся на одном кабеле (и возникавших отсюда задержек), уменьшает возможные проблемы при сборке (проблема конфликта Slave/Master устройств для SATA отсутствует), устраняет возможность ошибок при использовании нетерминированных PATA-шлейфов.

Стандарт SATA поддерживает функцию очереди команд (NCQ, начиная с SATA Revision 2.x).

Стандарт SATA не предусматривает горячую замену активного устройства (используемого Операционной Системой) (вплоть до SATA Revision 3.x), дополнительно подключенные диски отключать нужно постепенно - питание, шлейф, а подключать в обратном порядке - шлейф, питание.

Разъёмы SATA

SATA-устройства используют два разъёма: 7-контактный (подключение шины данных) и 15-контактный (подключение питания). Стандарт SATA предусматривает возможность использовать вместо 15-контактного разъёма питания стандартный 4-контактный разъём Molex. Использование одновременно обоих типов силовых разъёмов может привести к повреждению устройства.

Интерфейс SATA имеет два канала передачи данных, от контроллера к устройству и от устройства к контроллеру. Для передачи сигнала используется технология LVDS, провода каждой пары являются экранированными витыми парами.

Существует также 13-и контактный совмещенный разъем SATA применяемый в серверах, мобильных и портативных устройствах для slim накопителей CD/DVD . Подключаются устройства с помощью кабеля SATA Slimline ALL-in-One Cable. Состоит совмещенный разъем из 7-и контактного разъема для подключения шины данных и 6-и контактного раъема для подключения питания устройства. Кроме того для подключения к данным устройствам, в серверах применяется специальный переходник.

С использованием http://ru.wikipedia.org/wiki/SATA

Самые интересные комментарии по цветам кабеля разъема питания SATA:

RU2012: "Имеются адаптеры для преобразования 4-контактный Molex разъема в разъем питания SATA. Однако, так как 4-контактный Molex разъемов не обеспечивают 3,3 V, эти адаптеры обеспечивают только 5 В и 12 В питания и оставляют 3,3 V линии отключены. Это не позволяет использовать такие адаптеры с приводами, которые требуют питания на 3,3 V - оранжевый провод.

Понимая это, производители жестких дисков в значительной степени оставили поддержку опции оранжевого кабеля питания на 3,3 V в своих устройствах хранения данных - мощность линии в большинстве устройств не используются.

ТЕМ НЕ МЕНЕЕ, БЕЗ МОЩНОСТИ 3,3 V (оранжевый провод), УСТРОЙСТВО SATA МОЖЕТ НЕ БЫТЬ В СОСТОЯНИИ ОСУЩЕСТВИТЬ ГОРЯЧЕГО ПОДКЛЮЧЕНИЕ ДИСКА... " - http://en.wikipedia.org/wiki/Serial_ATA

Есть вопросы - задавайте - поможем, чем сможем (для работы комментариев необходим включенный джава-скрипт в браузере):
Для комментирования достаточно задать вопрос в окне ниже, затем нажать "Post as" - вбить е-мейл и Имя, и нажать "Post comment".

Жёсткий диск – это твердотельный накопитель, который так называется в отличие от флоппи – гибкого диска, давно уже юзерами не применяющегося. Операция по подключению жёсткого диска не так сложна и во многих случаях пользователь может все сделать самостоятельно, без обращения к специалистам-компьютерщикам.

В каких случаях приходится подключать жёсткие диски?

• При апгрейде – замена старого накопителя на более мощный и объёмный.
• Для расширения дисковой памяти. Например, для размещения компьютерных игр и каких-то приложений на отдельном жёстком диске.
• При ремонте – замена вышедшего из строя накопителя на работоспособный.
• Для считывания ранее записанной информации большого объёма.

Основные положения

Если в системном блоке с интерфейсом IDE больше одного жёсткого диска, тогда один из них на шине назначается главным, а второй – вспомогательным. Первый называется Master, а другой – Slave (Хозяин – Подчинённый). Такое подразделение требуется для того, чтобы при загрузке операционной системы после включения компьютер точно знал – какой именно диск является загрузочным.

Во всех случаях настройками в BIOS можно задать последовательность загрузки с накопителей. И вот в IDE это производится установкой перемычек на корпусах дисков по схеме, приведённой на корпусе.

По типу интерфейса жёсткие диски различаются на IDE – старого образца и SATA – во всех новых компьютерах. Если у вас старая модель системного блока, и вы собираетесь подключать новый жёсткий диск с интерфейсом SATA, понадобится приобрести специальный адаптер.

Старьё

Случается, берёшь в руки это старье и не можешь понять, что и куда подключить. Старый интерфейс IDE (1986 год) одевается на параллельный шлейф проводов. Обычно на материнской плате коннекторов либо 2, либо 4. Всегда чётное число, потому что работает правило Master/Slave (хозяин и слуга). Настройки могут задаваться перемычками (пример):

1. Master – наличие джампера между крайними левыми контактами (7 и 8) регулирующего разъёма.
2. Slave – отсутствие каких-либо перемычек.

Указанная конфигурация может меняться в зависимости от производителя, как и набор допустимых функций, задаваемых разъёмом. IDE интерфейс позволял с удобством подключить к компьютеру жёсткий диск и CD-привод одновременно. Этого хватало большинству пользователей. Недостатком параллельного интерфейса была малая скорость передачи. По-другому IDE обозначается в среде профессионалов как параллельный ATA или ATA-1. Скорость передачи таких устройств не превышает 133 Мбит/с (для ATA-7). С внедрением в 2003 году интерфейса последовательного SATA устаревающий протокол передачи информации стали называть параллельным PATA.

Название ATA-1 интерфейсу IDE было присвоено в 1994 году при его признании организацией ANSI. Формально это было расширение 16-битной шины ISA (предшественник PCI). Любопытно, что и в современном мире прослеживается тенденция использования интерфейсов видеокарт для создания портов присоединения жёстких дисков. Затем последовали ускоренный ATA-2 и пакетный ATAPI. Интерфейс IDE не поддерживается официально с декабря 2013 года. Подключить такой жёсткий диск на новую материнскую плату возможно только при наличии карты расширения.

При помощи подобных устройств можно выполнять и прямо противоположную функцию: ставить на новые материнские платы жёсткие диски прошлого поколения. Так, например, на старенькой A7N8X-X всего лишь два IDE порта, но зато имеется целях 5 слотов PCI 2.2 под карты расширения. Универсальный адаптер как раз подходит к этому случаю. И можно поставить современный жёсткий диск вплоть до SATA3, но скорость его работы будет, разумеется, ниже максимальной в несколько раз.

Жёсткие диски под штатные интерфейсы IDE уже наверняка по большей части вышли из строя. И в мире их осталось не так уж и много. Осталось добавить к этому, что конфигурация устройств ATA меняется перемычками, а поясняющий рисунок находится прямо на корпусе устройства. Недобросовестные поставщики иногда джамперы оставляют себе, и не любая конфигурация в таком случае может быть осуществлена пользователем. Перемычек обычно не хватает.

Сегодня наблюдается новое поветрие: некоторое время вытесненные картами PCI Express на материнских платах вновь появляются традиционные PCI. Это значит, что «старье» при помощи адаптера теперь можно будет подключить к современному системному блоку.

Диски SATA

Специалисты в общем случае различают три поколения SATA. Градация ведётся по скорости передачи информации:

1. SATA – 1,5 Гбит/с.
2. SATA2 – 3 Гбит/с.
3. SATA3 – 6 Гбит/с.

Стандартный диск SATA имеет два разъёма, один из которых используется для подачи питания, а второй служит шлейфом передачи данных. Не рекомендуется жёсткие диски менять местами, подключая к разным портам SATA. На вилках имеются ключи, благодаря которым нельзя провести неправильную стыковку разъёма.

Иногда на жёстком диске может быть представлена полезная информация, понятная любому продвинутому пользователю. Но иной раз обозначение склонно быть таким витиеватым, что осмыслить его под силу только настоящему профессионалу. Как, например, в этом случае.

Имеются данные о марке, серийном номере, технические данные и даже меры ёмкости диска. Но его интерфейс остаётся неизвестным. Это важно при выборе оборудования для компьютера с ограниченными возможностями. Если диск имел бы интерфейс SATA3, то бесполезно ставить такой в старенький системный блок. Имеется и много других аналогичных примеров. Заранее скажем, что этот диск интерфейса SATA 2.6. Следовательно, его скорость обмена информацией в предел составляет 3 Мбит/с.

Примечание. По мнению авторов, тиснение на металле в виде S2 означает ни что иное, как SATA 2.

Если информация о типе HDD интерфейса имеется

Как отличить? Во-первых, можно посмотреть на корпус. Вот изображение старенького уже диска, который поддерживает две скорости, следовательно, является устройством SATA2.

При извлечении из системного блока был снабжён джампером, снижавшим скорость.

Перемычка тотчас была снята, следовательно, теперь устройство будет функционировать вдвое быстрее. На шине SATA 2.0 материнской платы GA-H61M-D2-B3.

Это ещё раз говорит о том, что недостаточно купить системный блок, нужно ещё изучить все его устройство в целом и жёсткие диски, в частности. Накопители внутри были спарены при помощи специального навесного каркаса.

Этим достигается лучшая ремонтопригодность конструкции. Оба жёстких диска были оперативно извлечены из корпуса. В качестве альтернативы используется вариант установки в отсек (bay), где корпус крепится винтами с обеих сторон, и нужно снять для демонтажа две боковые крышки. Что не очень удобно, учитывая, что каждая из них обычно заедает. Редко встречаются корпусы системных блоков, где боковины изымаются простыми методами.

Если данные об интерфейсе HDD отсутствуют

Иногда на жёстком диске может отсутствовать информация о скорости передачи данных. В этом случае можно, конечно, запастись AIDA, но ещё проще посмотреть информацию в интернете. По прайсу или внешнему виду корпуса определяется марка накопителя.

Допустим, у нас в руках WD5000AAJS. Известно только одно – в обед ему будет сто лет. Следовательно, нужно ознакомиться с исторической справкой в интернете. Поскольку модели постоянно обновляются, то нужно ввести код, идущий через тире – 00YFA0. Поисковик быстро дал ответ, и теперь есть все основания утверждать, что пропускная способность канала составляет 3 Гбит/с (поколение SATA 2,5).

Выше уже говорилось, как подключить такое оборудование к устаревшей материнской плате, не имеющей SATA интерфейса. Поэтому перейдём к новой продукции.

Подключение SATA на шину exSATA

Когда инженеры подошли проблеме увеличения скоростей SATA до 12 Гбит/с и выше, то оказалось, что это экономически невыгодно. Энергетическая эффективность резко падает при одновременном росте цены. Кто-то заметил, что шина графических карт PCI Express без проблем работает с высокими скоростями, и тогда было решено сделать некий гибрид между нею и уходящим в прошлое SATA. Для этого разъем поделили на две части:

1. Специфическую. Небольшой порт сбоку.
2. Стандартную. Два порта для подключения SATA0.

На рисунке представлен сдвоенный порт exSATA. Сюда можно включить 4 жёстких диск с интерфейсом SATA, либо 2 exSATA, либо 1 exSATA и 2 SATA. Ниже приведён пример включения двух накопителей SATA в один порт exSATA.

Из-за своих больших размеров, охватывающих сразу три слота exSATA вилка называется в среде профессионалов хабом. Начать нужно с проверки BIOS. Оказалось, что некоторые системные платы могут выключать поддержку SATA, полностью переходя на Express, поддерживающую скорость до 16 Гбит/с.

Одновременно можно посмотреть возможности BIOS по поводу RAID-массивов. Напомним, что в последнем случае несколько жёстких дисков могут дублировать свою информацию для надёжности, либо включаться попеременно, чем значительно увеличивается скорость работы. Более подробно на эту тему говорить не позволяет размер статьи.

Выбранный AHCI является режимом по умолчанию для большинства систем. Он обеспечивает максимальную совместимость со старым оборудованием совершенно прозрачно для пользователя. Для безопасного «горячего» подключения дисков рекомендуется выставить соответствующую опцию в настройках BIOS.

При установке новой операционной системы задаётся последовательность подключения загрузочных носителей. Жёсткий диск на первое место не ставится. Вместо этого лидерство отдаётся флэшке или DVD-приводу.

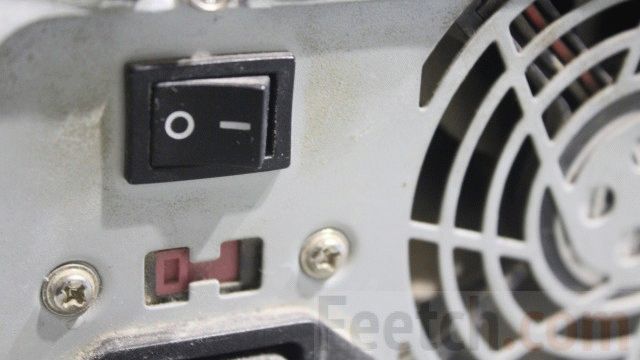

Перед подключением

Как подключить жёсткий диск IDE

На материнской плате разъем IDE виден издалека. Узнать его можно по характерному слоту с множеством контактов и ключом, находящимся приблизительно в центре колодки.

На каждый порт обычно вешается шлейф разветвителя, так что на канале одновременно стоят хозяин и слуга.

Перед подключением диска на его корпусе нужно правильно сконфигурировать перемычки – Slave или Master. На корпусе обязательно будет схема, как это сделать.

Для дисков от разных производителей порядок вставки перемычек будет неповторимым (они как будто соревнуются в этом). Диск обязательно должен быть мастером шины, иначе с него невозможен запуск операционной системы (No IDE Master detected). Поэтому на приводе CD нужно обязательно выставить перемычку слуги.

После установки перемычек вставьте жёсткий диск в подходящую корзину и закрепите его четырьмя винтиками с обеих сторон. Подключите одиночный коннектор шлейфа данных к соответствующему разъёму на материнской плате. Подключите шлейфы питания. Здесь порядок значения не имеет.

Теперь можно закрыть крышки системного блока и подключать компьютер. Система сама должна обнаружить новые подключения и все настроить. Пользователю придётся только подтверждать операции в Мастере подключения нового оборудования.

Если система путается, где Master, а где Slave – тогда необходимо сделать назначения в BIOS. Сразу после включения питания нажмите неоднократно клавишу F2 иди Del (по-разному) чтобы открыть установки BIOS. Найдите интерфейс описания порядка загрузочных устройств, задайте параметры. Первым идёт CD-привод, с которого ставится система. Сохраните установки клавишей F10. После этого начнётся загрузка операционной системы.

Как подключить жёсткий диск SATA к старой материнской плате

Для подключения жёсткого диска SATA используется адаптер для шины PCI. Он может обладать тем или иным количеством портов, соответственно, жёстких дисков ставится несколько.

Вставьте карту в слот, подключите жёсткий диск, поставьте в отсек и закрепите с обеих сторон винтами – всего два или четыре винта. Желательно выбирать расположение модулей внутри системного блока таким образом, чтобы между ними по возможности оставалось достаточно свободного пространства для обеспечения вентиляции. А то при перегреве компьютер будет автоматически отключаться.

Теперь подключите шлейф питания к жёсткому диску. Если блок питания старого образца под IDE, для подключения SATA понадобится переходник. Теперь можно подключать шлейф данных к жёсткому диску. После загрузки системы следует установить драйвер с прилагаемого в комплекте DVD, и новый накопитель станет виден через Проводник.

Иногда иного диска, кроме SATA, нет. И тогда нужно снова поставить Windows через PCI-адаптер. Загрузчик не увидит накопителя, но даст возможность найти вручную. Вот тут и нужно будет отыскать на DVD нужный драйвер для текущей операционной системы. После этого установщик заметит диск, и можно будет создать разделы для новой операционной системы. Это совершенно точно, потому что авторы ставили таким образом «семёрку» на старенький системный блок.

Внешний жёсткий диск на USB 3.0

Последовательный интерфейс стал настолько быстрым (до 5 Гбит/с), что сейчас выпускаются внешние жёсткие диски на USB 3.0. На материнской плате обычно имеются 20-pin сокеты, кроме того, часть портов выведена на заднюю стенку. Но если на жёсткий диск планируется поставить операционную систему, есть смысл поместить его внутрь системного блока. Переходников с 20-pin на microUSB 3.0 typeB обычно не удаётся найти, но можно использовать промежуточные переходники для стыковки.

Жёсткий диск - простая и маленькая "коробочка" с виду, хранящая огромные объёмы информации в компьютере любого современного пользователя.

Именно таковой она кажется снаружи: достаточно незамысловатой вещицей. Редко кто при записи, удалении, копировании и прочих действий с файлами различной важности задумывается о принципе взаимодействия жёсткого диска с компьютером. А если ещё точнее - непосредственно с самой материнской платой.

Как эти компоненты связаны в единую бесперебойную работу, каким образом устроен сам жесткий диск, какие разъемы подключения у него есть и для чего каждый из них предназначен - это ключевая информация о привычном для всех устройстве хранения данных.

Интерфейс HDD

Именно этим термином можно корректно называть взаимодействие с материнской платой. Само же слово имеет гораздо более широкое значение. К примеру, В этом случае подразумевается та часть, которая обеспечивает способ взаимодействия человека с ПО (удобный «дружелюбный» дизайн).

Однако же интерфейс интерфейсу рознь. В случае с HDD и материнской платой он представляет не приятное графическое оформление для пользователя, а набор специальных линий и протоколов передачи данных. Друг к другу эти компоненты подключаются при помощи шлейфа - кабеля со входами на обоих концах. Они предназначены для соединения с портами на жёстком диске и материнской плате.

Иными же словами, весь интерфейс на этих устройствах - два кабеля. Один подключается в разъем питания жесткого диска с одного конца и к самому БП компьютера с другого. А второй из шлейфов соединяет HDD с материнской платой.

Как в былые времена подключали жёсткий диск - разъем IDE и другие пережитки прошлого

Самое начало, после которого появляются более совершенные интерфейсы HDD. Древний по нынешним меркам Integrated Drive Electronics появился на рынке примерно в 80-х годах прошлого столетия. IDE дословно в переводе означает «встроенный контроллер».

Будучи параллельным интерфейсом данных, его ещё принято называть ATA - Advanced Technology Attachment. Однако стоило со временем появиться новой технологии SATA и завоевать гигантскую популярность на рынке, как стандартный ATA был переименован в PATA (Parallel ATA) во избежание путаниц.

Крайне медленный и совсем уж сырой по своим техническим возможностям, этот интерфейс в годы своей популярности мог пропускать от 100 до 133 мегабайта в секунду. И то лишь в теории, т. к. в реальной практике эти показатели были ещё скромнее. Конечно же, более новые интерфейсы и разъемы жестких дисков покажут ощутимое отставание IDE от современных разработок.

Думаете, не стоит преуменьшать и привлекательных сторон? Старшие поколения наверняка помнят, что технические возможности PATA позволяли обслуживать сразу два HDD при помощи только одного шлейфа, подключаемого к материнской плате. Но линии в таком случае аналогично распределялась пополам. И это уже не упоминая ширины провода, так или иначе препятствующую своими габаритами потоку свежего воздуха от вентиляторов в системном блоке.

К нашему времени IDE уже закономерно устарел как в физическом, так и в моральном плане. И если до недавнего времени этот разъём встречался на материнских платах низшего и среднего ценового сегмента, то теперь сами производители не видят в нём какой-либо перспективы.

Всеобщий любимец SATA

На длительное время IDE стал наиболее массовым интерфейсом работы с накопителями информации. Но технологии передачи и обработки данных долго на месте не застаивались, предложив вскоре концептуально новое решение. Сейчас его можно встретить практически у любого владельца персонального компьютера. И название ему - SATA (Serial ATA).

Отличительные особенности этого интерфейса - параллельная низкое энергопотребление (сравнительно с IDE), меньший нагрев комплектующих. За всю историю своей популярности SATA пережил развитие в три этапа ревизий:

1. SATA I - 150 мб/c.
2. SATA II - 300 мб/с.
3. SATA III - 600 мб/с.

К третьей ревизии также была разработана пара обновлений:

• 3.1 - более усовершенствованная пропускная способность, но всё так же ограниченная лимитом в 600 мб/с.
• 3.2 со спецификацией SATA Express - успешно реализованное слияние SATA и PCI-Express устройств, позволившее увеличить интерфейса до 1969 мб/с. Грубо говоря, технология является «переходником», который переводит обычный режим SATA на более скоростной, которым и обладают линии PCI-разъёмов.

Реальные же показатели, разумеется, явно отличались от официально заявленных. В первую очередь это обуславливает избыточная пропускная способность интерфейса - многим современным накопителям те же 600 мб/с излишне, т. к. они изначально не разработаны для работы на такой скорости чтения/записи. Лишь с течением времени, когда рынок постепенно будет полниться высокоскоростными накопителями с невероятными для сегодняшнего дня показателями скорости работы, технический потенциал SATA будет задействован в полном объёме.

И наконец, были доработаны многие физические аспекты. SATA рассчитан на использование более длинных кабелей (1 метр против 46 сантиметров, которыми подключались жесткие диски с разъемом IDE) с гораздо компактными размерами и приятным внешним видом. Обеспечена поддержка «горячей замены» HDD - подключать/отсоединять их можно и без отключения питания компьютера (правда, предварительно всё же необходимо активировать режим AHCI в BIOS).

Возросло и удобство подключения шлейфа к разъёмам. При этом все версии интерфейса обратно совместимы друг с другом (жёсткий диск SATA III без проблем подключается к II на материнской плате, SATA I - к SATA II и т. д.). Единственный нюанс - максимальная скорость работы с данными будет ограничена наиболее «старым» звеном.

Обладатели старых устройств также не останутся в стороне - существующие переходники с PATA на SATA переменно спасут от более дорогостоящей покупки современного HDD или новой материнской платы.

External SATA

Но далеко не всегда стандартный жёсткий диск подходит под задачи пользователя. Бывает необходимость в хранении больших объёмов данных, которым требуется использование в разных местах и, соответственно, транспортировка. Для таких случаев, когда с одним накопителем приходится работать не только лишь дома, и разработаны внешние жёсткие диски. В связи со спецификой своего устройства, им требуется совсем другой интерфейс подключения.

Таковым является ещё разновидность SATA, созданной под разъемы внешних жестких дисков, с приставкой external. Физически этот интерфейс не совместим со стандартными SATA-портами, однако при этом обладает аналогичной пропускной способностью.

Присутствует поддержка «горячей замены» HDD, а длина самого кабеля увеличена до двух метров.

В изначальном варианте eSATA позволяет лишь обмениваться информацией, без подачи в соответствующий разъем внешнего жесткого диска необходимой электроэнергии. Этот недостаток, избавляющий от необходимости использования сразу двух шлейфов для подключения, был исправлен с приходом модификации Power eSATA, совместив в себе технологии eSATA (отвечает за передачу данных) с USB (отвечает за питание).

Универсальная последовательная шина

Фактически став наиболее распространённым стандартом последовательного интерфейса подключения цифровой техники, Universal Serial Bus в наши дни известен каждому.

Перенеся долгую историю постоянных крупных изменений, USB - это высокая скорость передачи данных, обеспечение электропитанием беспрецедентное множество периферийных устройств, а также простота и удобство в повседневном использовании.

Разрабатываемый такими компаниями, как Intel, Microsoft, Phillips и US Robotics, интерфейс стал воплощением сразу нескольких технических стремлений:

• Расширение функционала компьютеров. Стандартная периферия до появления USB была достаточно ограничена в разнообразии и под каждый тип требовался отдельный порт (PS/2, порт для подключения джойстика, SCSI и т. д.). С приходом USB задумывалось, что он и станет единой универсальной заменой, существенно упростив взаимодействие устройств с компьютером. Более того, предполагалось также этой новой для своего времени разработкой стимулировать появление нетрадиционных периферийных устройств.
• Обеспечить подключение мобильных телефонов к компьютерам. Распространяющая в те годы тенденция перехода мобильных сетей на цифровую передачу голоса выявила, что ни одни из разработанных тогда интерфейсов не мог обеспечить передачу данных и речи с телефона.
• Изобретение комфортного принципа «подключи и играй», пригодные для «горячего подключения».

Как и в случае с подавляющим большинством цифровой техники, USB-разъем для жесткого диска за долгое время стал полностью привычным для нас явлением. Однако в разные года своего развития этот интерфейс всегда демонстрировал новые вершины скоростных показателей чтения/записи информации.

Помимо этой спецификации, различные версии USB реализованы и под разные типы устройств. Среди разновидностей кабелей и разъёмов этого интерфейса выделяют:

USB 2.0	Стандартный

USB 3.0 уже мог предложить ещё один новый тип - С. Кабели этого типа симметричны и вставляются в соответствующее устройство с любой стороны.

С другой стороны, третья ревизия уже не предусматривает Mini и Micro «подвиды» кабелей для типа А.

Альтернативный FireWire

При всей своей популярности, eSATA и USB - ещё не все варианты того, как подключить разъем внешнего жесткого диска к компьютеру.

FireWire - чуть менее известный в народных массах высокоскоростной интерфейс. Обеспечивает последовательное подключение внешних устройств, в поддерживаемое число которых также входит и HDD.

Его свойство изохронной передачи данных главным образом нашло своё применение в мультимедийной технике (видеокамеры, DVD-проигрыватели, цифровая звуковая аппаратура). Жёсткие диски им подключают гораздо реже, отдавая предпочтение SATA или более совершенному USB-интерфейсу.

Свои современные технические показатели эта технология приобретала постепенно. Так, исходная версия FireWire 400 (1394a) была быстрее своего тогдашнего главного конкурента USB 1.0 - 400 мегабит в секунду против 12. Максимально допустимая длина кабеля - 4.5 метра.

Приход USB 2.0 оставил соперника позади, позволяя обменивать данные со скоростью 480 мегабит в секунду. Однако с выходом нового стандарта FireWire 800 (1394b), позволявший передавать 800 мегабит в секунду с максимальной длинной кабеля в 100 метров, USB 2.0 на рынке была менее востребована. Это спровоцировало разработку третьей версии последовательной универсальной шины, расширившей потолок обмена данных до 5 гбит/с.

Кроме этого, отличительной особенностью FireWire является децентрализованность. Передача информации через USB-интерфейс обязательно требует наличие ПК. FireWire же позволяет обмениваться данными между устройствами без обязательного привлечения компьютера к процессу.

Thunderbolt

Своё видение того, какой разъем жесткого диска должен в будущем стать безоговорочным стандартом, показала компания Intel совместно с Apple, представив миру интерфейс Thunderbolt (или, согласно его старому кодовому названию, Light Peak).

Построенная на архитектурах PCI-E и DisplayPort, эта разработка позволяет передавать данные, видео, аудио и электроэнергию через один порт с по-настоящему впечатляющей скоростью - до 10 Гб/с. В реальных тестах этот показатель был чуть скромнее и доходил максимум до 8 Гб/с. Тем не менее даже так Thunderbolt обогнал свои ближайшие аналоги FireWire 800 и USB 3.0, не говоря уже и о eSATA.

Но столь же массового распространения эта перспективная идея единого порта и коннектора пока что не получила. Хотя некоторыми производителями сегодня успешно встраиваются разъемы внешних жестких дисков, интерфейс Thunderbolt. С другой стороны, цена за технические возможности технологии тоже сравнительно немалая, поэтому и встречается эта разработка в основном среди дорогостоящих устройств.

Совместимость с USB и FireWire можно обеспечить при помощи соответствующих переходников. Такой подход не сделает их более быстрыми в плане передачи данных, т. к. пропускная способность обоих интерфейсов всё равно останется неизменной. Преимущество здесь только одно - Thunderbolt не будет ограничивающим звеном при подобном подключении, позволив задействовать все технические возможности USB и FireWire.

SCSI и SAS - то, о чём слышали далеко не все

Ещё один параллельный интерфейс подключения периферийных устройств, сместивший в один момент акцент своего развития с настольных компьютеров на более широкий спектр техники.

«Small Computer System Interface» был разработан чуть ранее SATA II. К моменту выхода последнего, оба интерфейса по своим свойствам были практически идентичными друг другу, способные обеспечить разъем подключения жесткого диска стабильной работой с компьютеров. Однако SCSI использовал в работе общую шину, из-за чего с контроллером могло работать лишь одно из подключённых устройств.

Дальнейшая доработка технологии, которая приобрела новое название SAS (Serial Attached SCSI), уже была лишена своего прежнего недостатка. SAS обеспечивает подключение устройств с набором управляемых команд SCSI по физическому интерфейсу, который аналогичен тому же SATA. Однако более широкие возможности позволяют подключать не только лишь разъемы жестких дисков, но и многую другую периферию (принтеры, сканеры и т. д.).

Поддерживается «горячая замена» устройств, расширители шины с возможностью одновременного подключения нескольких SAS-устройств к одному порту, а также предусмотрена обратная совместимость с SATA.

Перспективы NAS

Интереснейший способ работы с большими объёмами данных, стремительно набирающий популярность в кругах современных пользователей.

Network Attached Storage или же сокращённо NAS представляют собой отдельный компьютер с некоторым дисковым массивом, который подключен к сети (зачастую к локальной) и обеспечивает хранение и передачу данных среди других подключённых компьютеров.

Выполняя роль сетевого хранилища, к другим устройствам этот мини-сервер подключается по обыкновенному Ethernet-кабелю. Дальнейший доступ к его настройкам осуществляется через любой браузер с подключением к сетевому адресу NAS. Имеющиеся данные на нём можно использовать как по Ethernet-кабелю, так и при помощи Wi-Fi.

Эта технология позволяет обеспечить достаточно надёжный уровень хранения информации и предоставлять к ней удобный лёгкий доступ для доверенных лиц.

Особенности подключения жёстких дисков к ноутбукам

Принцип работы HDD со стационарным компьютером предельно прост и понятен каждому - в большинстве случаев требуется соответствующим кабелем соединить разъемы питания жесткого диска с блоком питания и аналогичным образом подключить устройство к материнской плате. При использовании внешних накопителей можно вообще обойтись всего одним шлейфом (Power eSATA, Thunderbolt).

Но как правильно использовать разъемы жестких дисков ноутбуков? Ведь иная конструкция обязывает учитывать и несколько иные нюансы.

Во-первых, для подключения накопителей информации прямиком «внутрь» самого устройства следует учитывать то, что форм-фактор HDD должен быть обозначен как 2.5”

Во-вторых, в ноутбуке жесткий диск подсоединяется к материнской плате напрямую. Без каких-либо дополнительных кабелей. Достаточно просто открутить на дне предварительно выключенного ноутбука крышку для HDD. Она имеет прямоугольный вид и обычно крепится парой болтов. Именно в ту ёмкость и нужно помещать устройство хранения.

Все разъемы жестких дисков ноутбуков абсолютно идентичны своим более крупным «собратьям», предназначенных для ПК.

Ещё один вариант подключения - воспользоваться переходником. К примеру, накопитель SATA III можно подключить к USB-портам, установленным на ноутбуке, при помощи переходного устройства SATA-USB (на рынке представлено огромное множество подобных устройств для самых разных интерфейсов).

Достаточно лишь подсоединить HDD к переходнику. Его, в свою очередь, подключить к розетке 220В для подачи электропитания. И уже кабелем USB соединить всю эту конструкцию с ноутбуком, после чего жесткий диск будет отображаться при работе как ещё один раздел.

Подключение жесткого диска к ноутбуку или компьютеру - не слишком сложная задача, тем не менее, те, кто никогда с этим не сталкивался, могут не знать, как это делается. В этой статье я постараюсь рассмотреть все возможные варианты подключения жесткого диска - как монтаж внутрь ноутбука или компьютера, так и варианты внешнего подключения для того, чтобы переписать необходимые файлы.

Подключение к компьютеру (внутри системного блока)

Наиболее частый вариант задаваемого вопроса - это как подключить жесткий диск к системному блоку компьютера. Как правило, такая задача может встать перед тем, кто решил самостоятельно собрать компьютер, заменить жесткий диск или же, в случае, если какие-то важные данные нужно переписать на основной жесткий диск компьютера. Шаги для такого подключения достаточно просты.

Определение типа жесткого диска

Прежде всего, взгляните на винчестер, который требуется подключить. И определите его тип - SATA или IDE. К какому именно типу относится жесткий диск можно легко увидеть по контактам для подключения питания и к интерфейсу материнской платы.

Жесткие диски IDE (слевва) и SATA (справа)

На большинстве современных компьютеров (а также на ноутбуках) используется интерфейс SATA. Если же у Вас старый HDD, для которого используется шина IDE, то могут возникнуть некоторые проблемы - такая шина на Вашей материнской плате может отсутствовать. Тем не менее, проблема решаема - достаточно приобрести переходник с IDE на SATA.

Что и куда подключать

Для работы жесткого диска на компьютере практически во всех случаях требуется сделать всего две вещи (все это проделывается на выключенном компьютере, со снятой крышкой) - подключить его к питанию и шине обмена данными SATA или IDE. Что и куда подключать изображено на картинке ниже.

Если к компьютеру было подключено два жестких диска, то может потребоваться зайти в БИОС для того, чтобы настроить очередность загрузки с тем, чтобы операционная система загружалась так же как прежде.

Как подключить жесткий диск к ноутбуку

Прежде всего, хочу отметить, что если Вы не знаете, как подключать жесткий диск к ноутбуку, то я бы рекомендовал обратиться за этим к соответствующему мастеру, для которого ремонт компьютера - это работа. Особенно это касается разного рода ультрабуков и ноутбуков Apple MacBook. Также, Вы можете подключить жесткий диск к ноутбуку как внешний HDD, о чем будет написано ниже.

Тем не менее, в некоторых случаях, подключение жесткого диска к ноутбуку с целью замены не представляет никаких сложностей. Как правило, на таких ноутбуках, с нижней стороны, Вы заметите одну-две-три «крышечки», прикрученных шурупами. Под одной из них и скрывается винчестер. Если у Вас именно такой ноутбук - смело снимайте старый жесткий диск и устанавливайте новый, это делается элементарно для стандартных 2.5 дюймовых винчестеров с интерфейсом SATA.

Подключить жесткий диск как внешний накопитель

Самый простой способ подключения - это подключение жесткого диска к компьютеру или ноутбуку в качестве внешнего накопителя. Делается это с помощью соответствующих адаптеров, переходников, внешних корпусов для HDD. Цена таких адаптеров совсем не высока и редко бывает выше 1000 рублей.

Смысл работы всех этих аксессуаров примерно одинаков - через адаптер на винчестер подается необходимое напряжение, а соединение с компьютером происходит посредством USB интерфейса. Ничего сложного такая процедура не представляет и работает это аналогично обычным флешкам. Единственное, в случае использования жесткого диска как внешнего следует обязательно использовать безопасное извлечение устройства и ни в коем случае не отключать питание при его работе - с большой долей вероятности это может привести к повреждениям жесткого диска.
